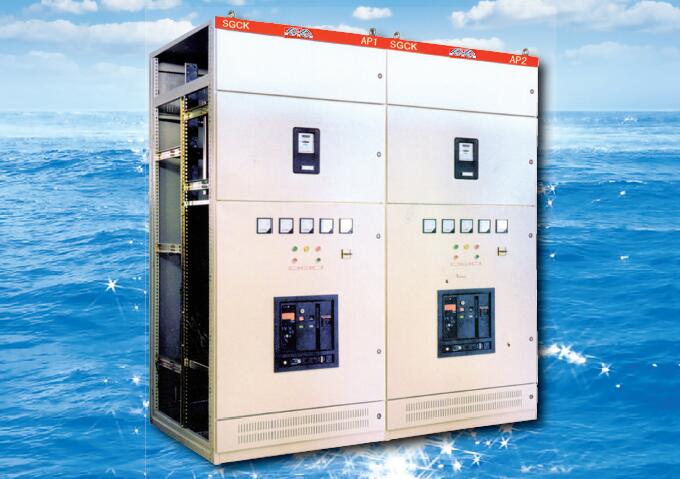

SGCK低壓抽出式開關柜


  SGCK型低壓抽出式開關柜(以下簡稱開關柜)適用于三相交流50、(60)Hz,額定電壓380(400)V、60(690)V,額定電流5000A及以下的三相四線制及三相五線制電力系統,廣泛用于發電廠、變電站、工礦企業、高層建筑、機場、車站碼頭以及廣播電視等通信中心,來作為發電、輸配電、電能轉換及電能消耗的動力配電中的PC和電動機控制中心MCC。

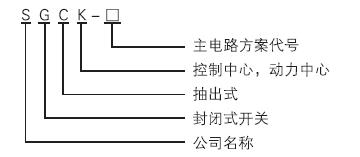

產品系列和主要規格


使用環境

  1. 周圍空氣溫度不高于+40℃,不低于-5℃,并且24小時內其平均溫度不高于+35℃;

  2. 周圍空氣相對濕度為+40℃時,在較低溫度時允許有最大的相對溫度,如+20℃時為90℃,但應考慮到由于溫度變化有可能會產生適度的凝露;

  3. 戶內使用,使用地點的海拔高度不得超過2000m;

  4. 應安裝在無劇烈震動和沖擊,以及不足以使電器元件受到腐蝕的場所。

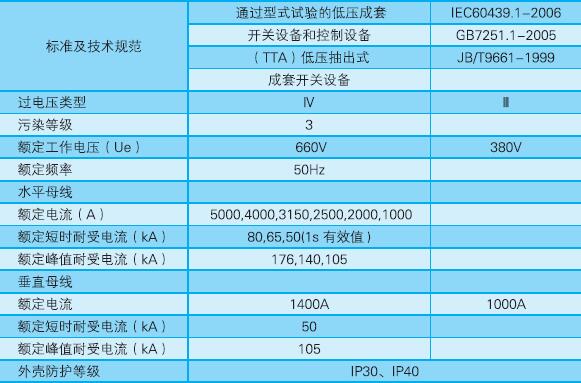

技術數據


主電路方案

  本開關柜主電路方案共34組,47個規格,但不包括由于輔助電路控制與保護的變化而派生方案和規格。

結構特點

  1. 開關柜的基本骨架為組合裝配式結構,柜架的整個結構采用自攻螺釘緊固連接而成,加上門、隔板、封板、支架以及母線、抽屜及電器組件等組成一臺完整地開關柜。由于原來的GCK1的骨架采用了GF28型材,這種型材的的鋼板較薄,另外該型材在鍍鋅時,在其中內部一部分有死角,使得柜體的使用壽命大大縮短,同時又考慮到其整體結構的標準化等因素,我公司大膽加以改進,采用了C型特種型材,以25mm為模數,2mm的鋼板彎制而成,再加上在裝配時全部采用鋼性較強的自攻螺釘進行緊固,使得組合更靈活方便,使用壽命更持久。

  2. 開關柜采用模數化設計,將柜體分成三個區。頂部為母線區,前部為電器區,后部為電纜出線區,電器區和電纜區均由鋼板隔開,以保證線路正常運行,有限防止故障擴大,當電器元件抽出柜外后,柜內帶電體均不外露,對用戶來講,使用更安全可靠,對于饋電柜,柜寬為600mm,最多可裝9個或18個饋電回路。(18個饋電回路只適合用于63A以下容量的負載單元)

  3. 按開關柜使用特征可分為受電柜、PC柜(動力中心)、MCC柜(電動機控制中心)、電容補償柜。

  4. 各相同功能單元的抽屜均能互換,一旦發生故障,單元抽出,將備用抽屜插入,即可送電,這樣大大縮短了由于故障而斷電的時間,提高了設備的可靠性。

  5. 開關柜可設計成固定柜與抽屜柜混合型,也可均為抽屜型既保留了固定柜的簡潔、實用、價廉又具有抽屜的體積少、功能強,易于更換等優點。

  6. 為確保操作程序和維修人員的人身安全,開關柜內設置了機械聯鎖機構,抽屜單元與門,主開關設置了機械聯鎖機構,使其使用更可靠。

  7. 開關柜的抽屜高度分為四種標準尺寸,即:1單元/2/1單元、2單元、3單元,其結構輕巧,組裝方便,布局合理,并切具有工作、試驗、隔離三位置。

  8. 開關柜的N、PE線在開關柜的后下方,PE線與柜架聯結,不僅使出線電纜連接更方便,而且接地更可靠。

  9. 在不降低防護等級的情況下,開關柜的頂部與上下通風門均設有通風系統。

電路元件選擇

  開關柜內元件主要選用技術性能指標先進或采用引進技術、國內已批量生產的電器元件。

  1.主開關

  630A及以上的電源進線及饋線開關,主選CW1(2)系列或HSW1、CM1(2)、RMW1系列,同時根據用戶的需要,也可選用進口的MT系列、E系列或NZW系列等。

  2.630A以下的饋線和電動機控制用開關,主要選用CM1系列及HSM1系列,同時根據用戶的需要,也可選用進口的NS系列、T系列等塑殼斷路器。

  3.交流接觸器主要選用B或A系列、LC1系列、3TB系列的接觸器,以及與之配套的熱能斷路器,聯鎖機構。

  4.電路互感器選用ALH系列、BH系列、SD II 系列、LMZ1系列。

  5.熔斷器選用高分段能力的NTOO系列。

  外形尺寸與安裝

  1. 外形尺寸

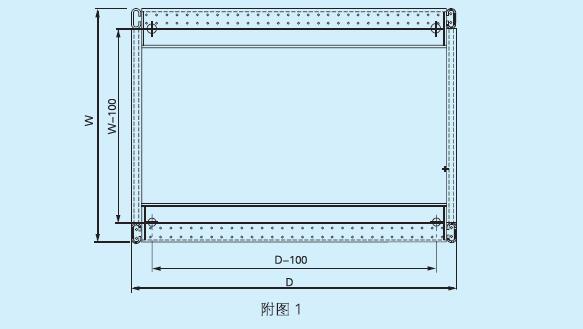

  2. 安裝尺寸見圖1

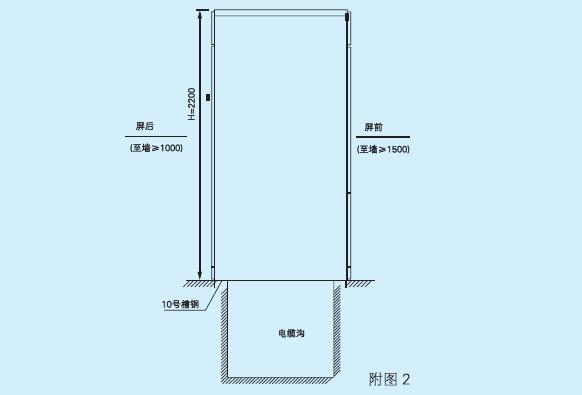

  3. 安裝GCK系列開關柜屬于非靠墻垂直安裝,其后面為柜體的出線電纜溝,為便于維護,后面距墻通常為1000-1200mm,正常距離安裝見圖2
